【GitHub Copilotと作る Pythonで OpenGL 3Dプログラミング】 - 第9回「立方体と球体を描く - EBOで頂点を再利用」

GitHub Copilotと作る PythonOpenGL 3Dプログラミング

第9回「立方体と球体を描く - EBOで頂点を再利用」

はじめに

前回は、点・線・三角形という基本形状(プリミティブ)の描画を学び、VBO/VAOの概念を理解しました。

今回は、EBO(Element Buffer Object / Index Buffer)を使って、より複雑な形状を効率的に描画する方法を学びます。具体的には、矩形(Rectangle)立方体(Cube)球体(Sphereの描画を実装します。

また、OpenGL操作を抽象化するBufferManagerパターンを導入し、テスト容易性を向上させます。

BufferManagerパターンの実装

複雑な形状を実装する前に、まずOpenGL操作を抽象化する設計パターンを導入します。これにより、以下のメリットが得られます:

  1. テスト容易性: OpenGLコンテキスト不要でユニットテストが可能
  2. 依存性注入: 実装とテストを切り離せる
  3. 保守性: OpenGL呼び出しが一箇所に集約される

BufferManager Protocol

src/graphics/geometry.py:

class BufferManager(Protocol):
    """OpenGL操作の抽象化インターフェース"""

    def create_buffers(
        self,
        vertices: np.ndarray,
        primitive_type: PrimitiveType
    ) -> tuple[int, int]:
        """VBO/VAOを作成"""
        ...

    def create_indexed_buffers(
        self,
        vertices: np.ndarray,
        indices: np.ndarray,
        primitive_type: PrimitiveType
    ) -> tuple[int, int, int]:
        """VBO/VAO/EBOを作成"""
        ...

    def draw_arrays(self, vao: int, vertex_count: int, primitive_type: PrimitiveType) -> None:
        """通常描画(VBOのみ)"""
        ...

    def draw_elements(self, vao: int, index_count: int, primitive_type: PrimitiveType) -> None:
        """インデックス描画(VBO + EBO)"""
        ...

実装クラスOpenGLBufferManagerが実際のOpenGL関数を呼び出します。

BufferManagerのテスト容易性

このパターンにより、MockBufferManagerを使ってOpenGLコンテキスト不要なユニットテストを実現できます:

# tests/test_geometry.py
class MockBufferManager:
    """テスト用のモックBufferManager"""

    def create_indexed_buffers(self, vertices, indices, primitive_type):
        # 実際のOpenGL呼び出しなし、ダミーID返却
        return (1, 2, 3)  # VAO, VBO, EBO

    def draw_elements(self, vao, index_count, primitive_type):
        # 描画記録のみ
        self.draw_calls.append(("elements", vao, index_count))

# テスト例
def test_rectangle_init():
    mock = MockBufferManager()
    rect = RectangleGeometry(width=2.0, height=1.5, buffer_manager=mock)

    assert rect.vertex_count == 4
    assert rect.index_count == 6
    assert mock.created_buffers_count == 1

全22テストがOpenGL初期化なしで実行可能です:

pytest tests/test_geometry.py -v
# ====================== 22 passed in 0.64s ======================

EBOとは何か?

頂点の重複問題

前回の三角形描画では、頂点データを直接VBOに格納していました。しかし、複雑な形状を描く場合、同じ頂点を複数回使い回す必要があります。

例えば、矩形(四角形)を三角形で描く場合:

三角形2つで矩形を構成
┌───────┐
│ \    │
│   \  │  三角形1: (0, 1, 2)
│     \│  三角形2: (0, 2, 3)
└───────┘

頂点データ(重複なし):
0: (-0.5, -0.5)  左下
1: ( 0.5, -0.5)  右下
2: ( 0.5,  0.5)  右上
3: (-0.5,  0.5)  左上

VBOだけで描画する場合、6頂点(3頂点×2三角形)を送る必要があり、頂点0と頂点2が重複します。

EBOによる解決

EBO(Element Buffer Object)は、頂点のインデックス(番号)を格納するバッファです。頂点データは一度だけVBOに格納し、EBOで「どの順番で頂点を使うか」を指定します。

VBO: 頂点データ4つ
┌────┬────┬────┬────┐
│ 0  │ 1  │ 2  │ 3  │
└────┴────┴────┴────┘

EBO: インデックスデータ6つ
┌────┬────┬────┬────┬────┬────┐
│ 0  │ 1  │ 2  │ 0  │ 2  │ 3  │
└────┴────┴────┴────┴────┴────┘
 └─────────┘  └─────────┘
  三角形1       三角形2

これにより、頂点データの重複を削減し、メモリ効率転送効率が向上します。

矩形(Rectangle)の実装

頂点データとインデックス

4頂点で矩形を構成し、2つの三角形で描画します:

class RectangleGeometry(GeometryBase):
    def _update_buffers(self) -> None:
        w = self._width / 2.0
        h = self._height / 2.0
        r, g, b = self._color

        # 頂点データ(4頂点)
        vertices = np.array([
            # 位置           色
            -w, -h, 0.0,  r, g, b,  # 左下
             w, -h, 0.0,  r, g, b,  # 右下
             w,  h, 0.0,  r, g, b,  # 右上
            -w,  h, 0.0,  r, g, b,  # 左上
        ], dtype=np.float32)

        # インデックスデータ(2三角形 = 6インデックス)
        indices = np.array([
            0, 1, 2,  # 三角形1(左下・右下・右上)
            0, 2, 3,  # 三角形2(左下・右上・左上)
        ], dtype=np.uint32)

        # EBOを使用してバッファ作成
        self._vao, self._vbo, self._ebo = self._buffer_manager.create_indexed_buffers(
            vertices, indices, PrimitiveType.TRIANGLES
        )

サイズ・色の変更

def set_size(self, width: float, height: float) -> None:
    """サイズを変更"""
    self._width = width
    self._height = height
    self._update_buffers()

def set_color(self, r: float, g: float, b: float) -> None:
    """色を変更"""
    self._color = (r, g, b)
    self._update_buffers()

立方体(Cube)の実装

立方体の構造

立方体は8頂点6面(各面は2三角形)で構成されます:

立方体の頂点番号
      7-------6
     /|      /|
    4-------5 |
    | |     | |
    | 3-----|-2
    |/      |/
    0-------1

各面のインデックス(反時計回り):
前面: 0, 1, 5, 0, 5, 4
右面: 1, 2, 6, 1, 6, 5
背面: 2, 3, 7, 2, 7, 6
左面: 3, 0, 4, 3, 4, 7
上面: 4, 5, 6, 4, 6, 7
底面: 3, 2, 1, 3, 1, 0

合計:8頂点、36インデックス(12三角形)

頂点データとインデックス

class CubeGeometry(GeometryBase):
    def _update_buffers(self) -> None:
        s = self._size / 2.0
        r, g, b = self._color

        # 8頂点(各頂点に色を付与)
        vertices = np.array([
            # 位置              色
            -s, -s, -s,  r, g, b,  # 0: 左下前
             s, -s, -s,  r, g, b,  # 1: 右下前
             s,  s, -s,  r, g, b,  # 2: 右上前
            -s,  s, -s,  r, g, b,  # 3: 左上前
            -s, -s,  s,  r, g, b,  # 4: 左下奥
             s, -s,  s,  r, g, b,  # 5: 右下奥
             s,  s,  s,  r, g, b,  # 6: 右上奥
            -s,  s,  s,  r, g, b,  # 7: 左上奥
        ], dtype=np.float32)

        # 6面×2三角形 = 36インデックス
        indices = np.array([
            0, 1, 5, 0, 5, 4,  # 前面
            1, 2, 6, 1, 6, 5,  # 右面
            2, 3, 7, 2, 7, 6,  # 背面
            3, 0, 4, 3, 4, 7,  # 左面
            4, 5, 6, 4, 6, 7,  # 上面
            3, 2, 1, 3, 1, 0,  # 底面
        ], dtype=np.uint32)

        self._vao, self._vbo, self._ebo = self._buffer_manager.create_indexed_buffers(
            vertices, indices, PrimitiveType.TRIANGLES
        )

球体(Sphere)の実装

球面の数式

球体は経度(longitude)緯度(latitude)で分割して生成します。

球面上の点 (x, y, z) は、半径 r、経度 θ(シータ)、緯度 φ(ファイ)から計算します:

x = r × cos(φ) × cos(θ)
y = r × sin(φ)
z = r × cos(φ) × sin(θ)
  • θ(経度): 0〜2π、水平方向の角度
  • φ(緯度): -π/2〜π/2、垂直方向の角度

頂点生成アルゴリズム

def _generate_vertices(self) -> tuple[np.ndarray, np.ndarray]:
    vertices = []
    indices = []

    # 各リング(緯度方向)
    for i in range(self._rings + 1):
        phi = np.pi / 2 - i * np.pi / self._rings  # π/2 → -π/2

        # 各セグメント(経度方向)
        for j in range(self._segments + 1):
            theta = j * 2 * np.pi / self._segments  # 0 → 2π

            x = self._radius * np.cos(phi) * np.cos(theta)
            y = self._radius * np.sin(phi)
            z = self._radius * np.cos(phi) * np.sin(theta)

            vertices.extend([x, y, z, *self._color])

    # インデックス生成(各四角形を2三角形に分割)
    for i in range(self._rings):
        for j in range(self._segments):
            first = i * (self._segments + 1) + j
            second = first + self._segments + 1

            # 三角形1
            indices.extend([first, second, first + 1])
            # 三角形2
            indices.extend([second, second + 1, first + 1])

    return np.array(vertices, dtype=np.float32), np.array(indices, dtype=np.uint32)

頂点数・インデックス数

  • 頂点数: (rings + 1) × (segments + 1)
  • インデックス数: rings × segments × 6

例:segments=16, rings=16の場合: - 頂点数: 17 × 17 = 289 - インデックス数: 16 × 16 × 6 = 1536

アプリケーションへの統合

形状の初期化

src/core/app.py:

def _setup_geometries(self) -> None:
    """ジオメトリをセットアップする"""
    # === 矩形ジオメトリ ===
    self._rectangle_geometry = RectangleGeometry(
        width=1.0,
        height=1.0,
        r=0.5, g=0.5, b=1.0,
    )

    # === 立方体ジオメトリ ===
    self._cube_geometry = CubeGeometry(
        size=1.0,
        r=0.5, g=0.5, b=1.0,
    )

    # === 球体ジオメトリ ===
    self._sphere_geometry = SphereGeometry(
        radius=1.0,
        segments=16,
        rings=16,
        r=0.5, g=0.5, b=1.0,
    )

imgui UI

形状選択、サイズ調整、色変更を可能にします:

def _draw_geometry_window(self) -> None:
    imgui.begin("Geometry")

    # 表示モードの選択
    mode_names = ["Points", "Lines", "Triangles", "All", "Rectangle", "Cube", "Sphere"]
    changed, self._geometry_mode = imgui.combo("Display Mode", self._geometry_mode, mode_names)

    # === 矩形の設定 ===
    if imgui.collapsing_header("Rectangle", imgui.TreeNodeFlags_.default_open.value):
        changed_w, self._rectangle_width = imgui.slider_float("Width", self._rectangle_width, 0.1, 3.0)
        changed_h, self._rectangle_height = imgui.slider_float("Height", self._rectangle_height, 0.1, 3.0)
        if changed_w or changed_h:
            self._rectangle_geometry.set_size(self._rectangle_width, self._rectangle_height)

    # === 立方体の設定 ===
    if imgui.collapsing_header("Cube"):
        changed_s, self._cube_size = imgui.slider_float("Size", self._cube_size, 0.1, 3.0)
        if changed_s:
            self._cube_geometry.set_size(self._cube_size)

    # === 球体の設定 ===
    if imgui.collapsing_header("Sphere"):
        changed_r, self._sphere_radius = imgui.slider_float("Radius", self._sphere_radius, 0.1, 3.0)
        changed_seg, self._sphere_segments = imgui.slider_int("Segments", self._sphere_segments, 4, 64)
        changed_ring, self._sphere_rings = imgui.slider_int("Rings", self._sphere_rings, 2, 64)

        if changed_r or changed_seg or changed_ring:
            # 球体を再生成
            self._sphere_geometry.cleanup()
            self._sphere_geometry = SphereGeometry(
                radius=self._sphere_radius,
                segments=self._sphere_segments,
                rings=self._sphere_rings,
                r=self._shape_color[0],
                g=self._shape_color[1],
                b=self._shape_color[2],
            )

    imgui.end()

描画処理

def _draw_geometries(self) -> None:
    # ... Model/View/Projection行列設定 ...

    if self._geometry_mode == 4:  # Rectangle
        if self._rectangle_geometry:
            self._rectangle_geometry.draw()

    if self._geometry_mode == 5:  # Cube
        if self._cube_geometry:
            self._cube_geometry.draw()

    if self._geometry_mode == 6:  # Sphere
        if self._sphere_geometry:
            self._sphere_geometry.draw()

実行結果

アプリケーションを実行すると:

source .venv/bin/activate && python -m src.main
  1. GeometryウィンドウでDisplay Modeを選択
  2. RectangleCubeSphereを選択すると各形状が表示される
  3. パラメータを調整して、サイズ・色・分割数を変更できる
  4. Transformウィンドウで回転させて立体感を確認
  5. Wireframe Modeで形状の構造を確認
  6. Random Colorボタンで各頂点にランダムな色を設定し、グラデーション効果を楽しめる

Allモード - 複数オブジェクトの描画

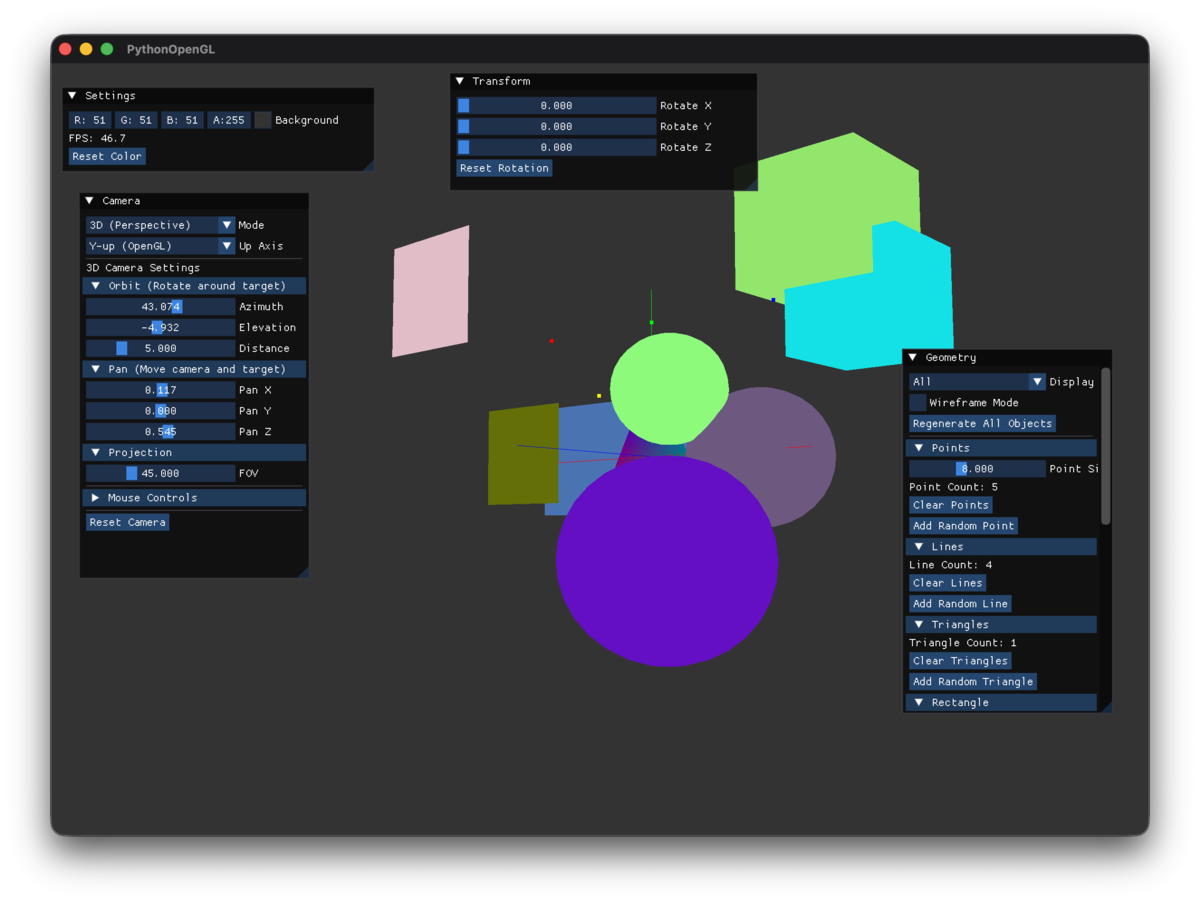

Allモード表示
Allモード表示

Point/Line/Triangle + Rectangle/Cube/Sphere(各3個)を同時に表示。ランダムな位置・スケール・色で配置される。

Wireframeモード - 構造の可視化

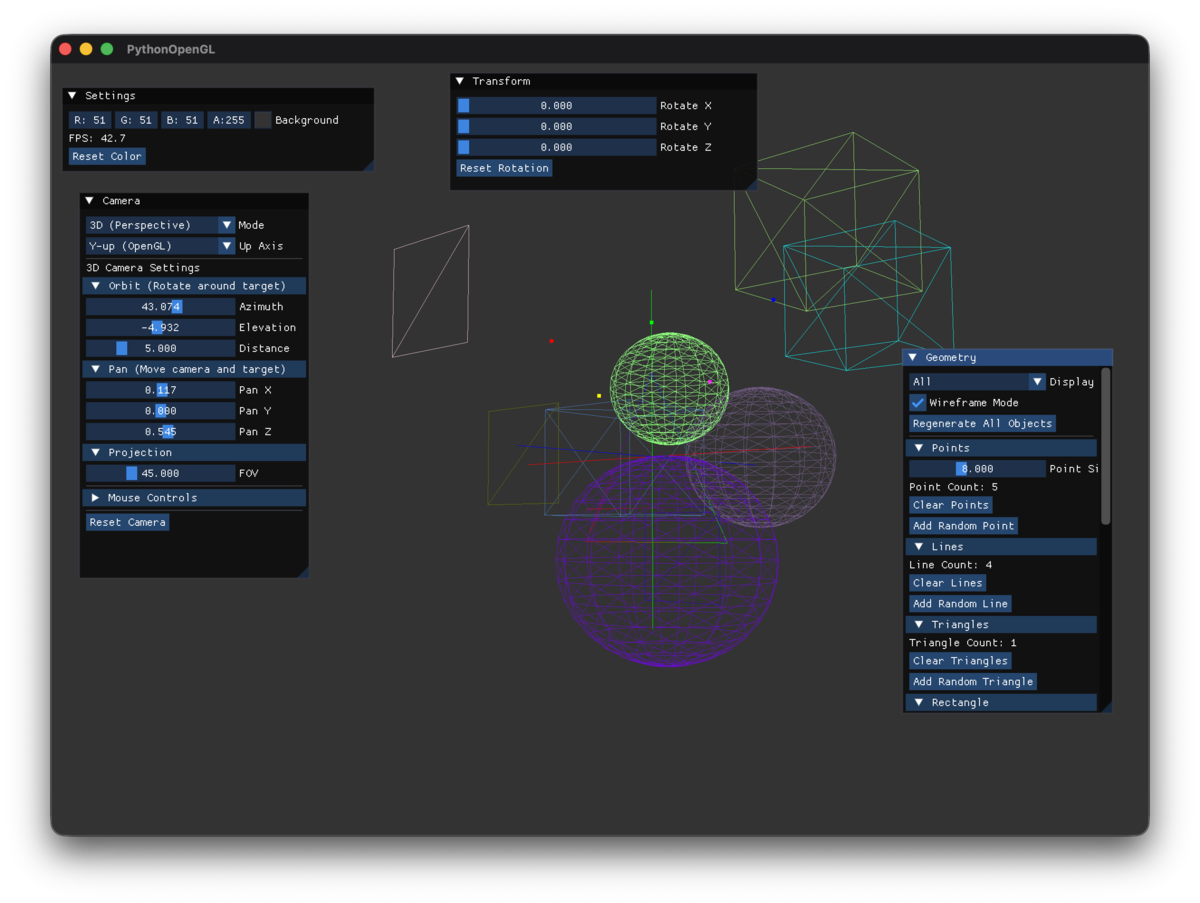

Wireframeモード表示
Wireframeモード表示

立方体や球体の三角形分割構造が明確に見える。

Rectangle - デフォルト色表示

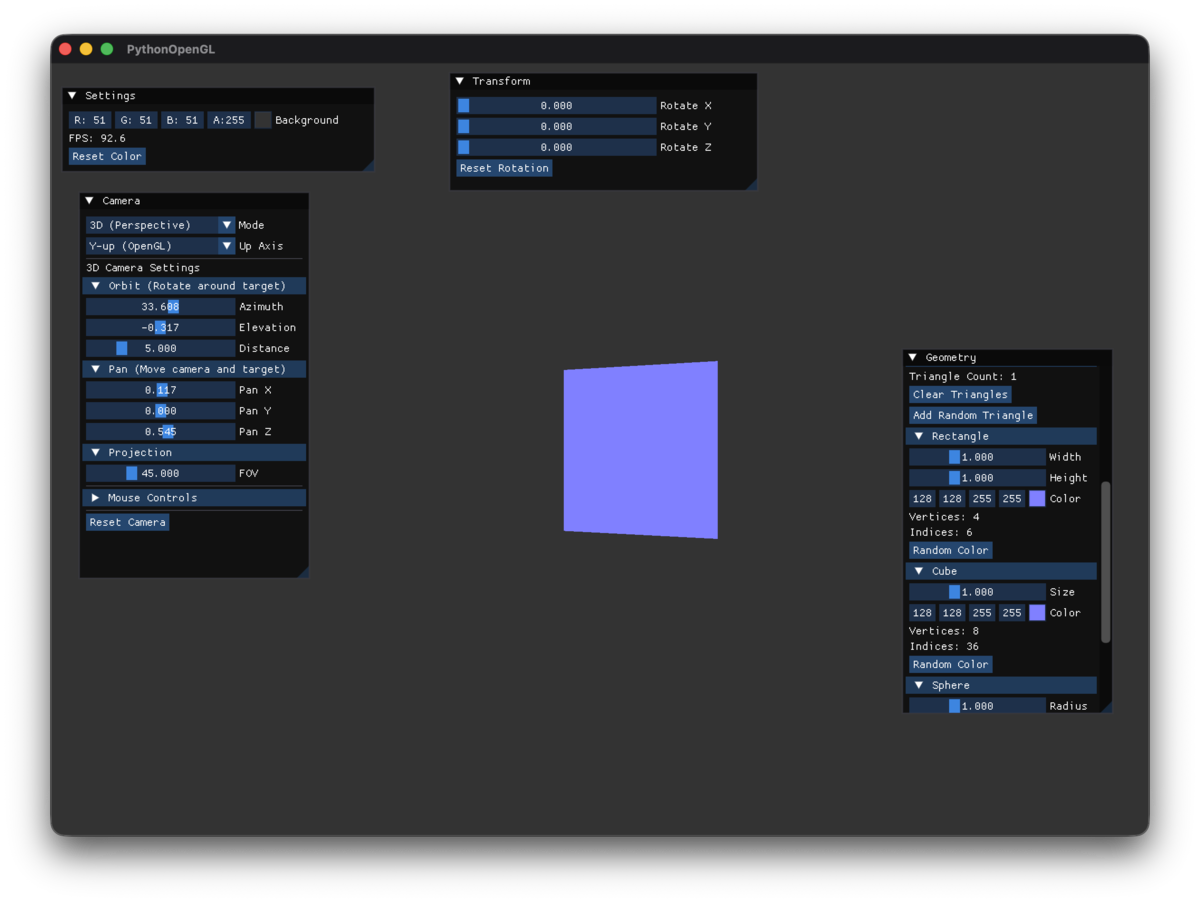

矩形の表示
矩形の表示

4頂点、6インデックス(2三角形)で構成される矩形。

Cube - ランダム色グラデーション

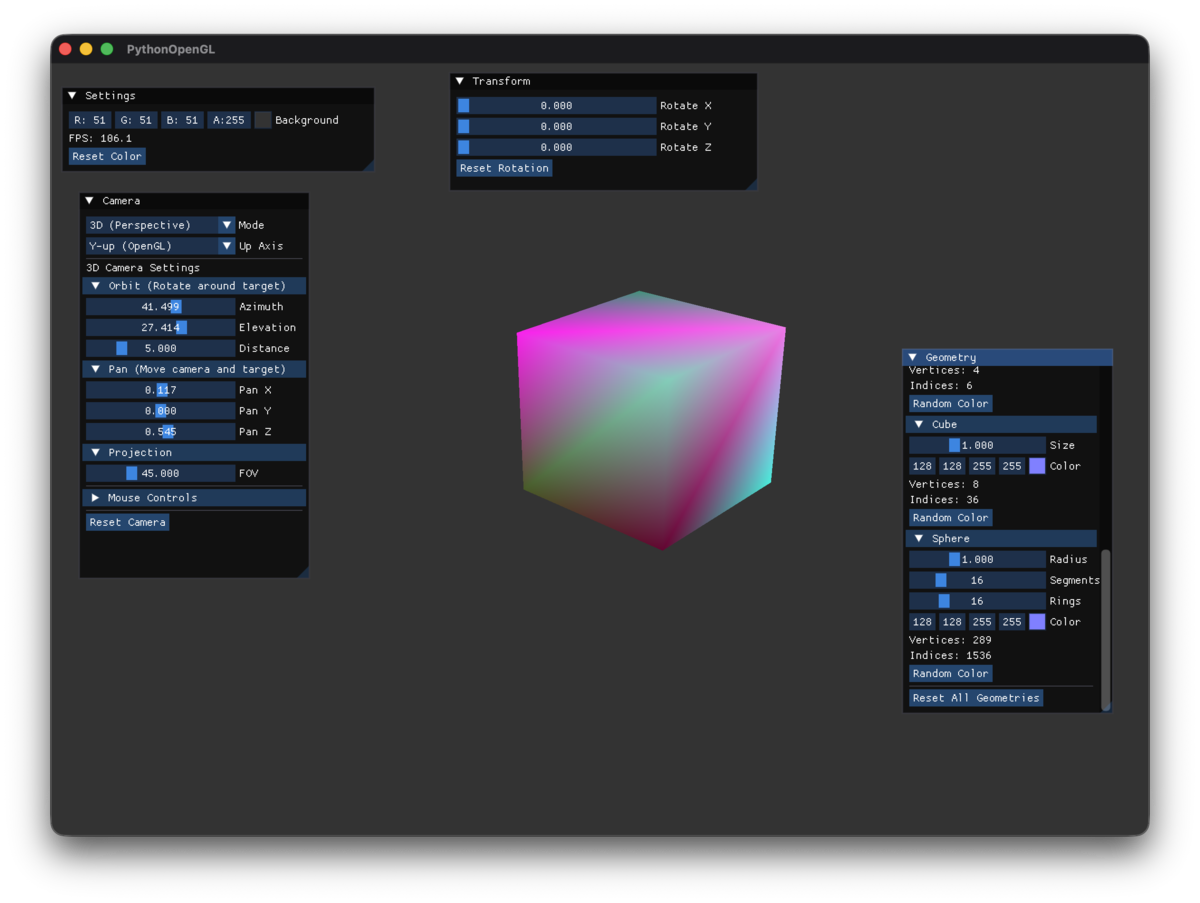

立方体の表示
立方体の表示

8頂点それぞれに異なる色を設定。各面がカラフルなグラデーションになる。

Sphere - ランダム色グラデーション

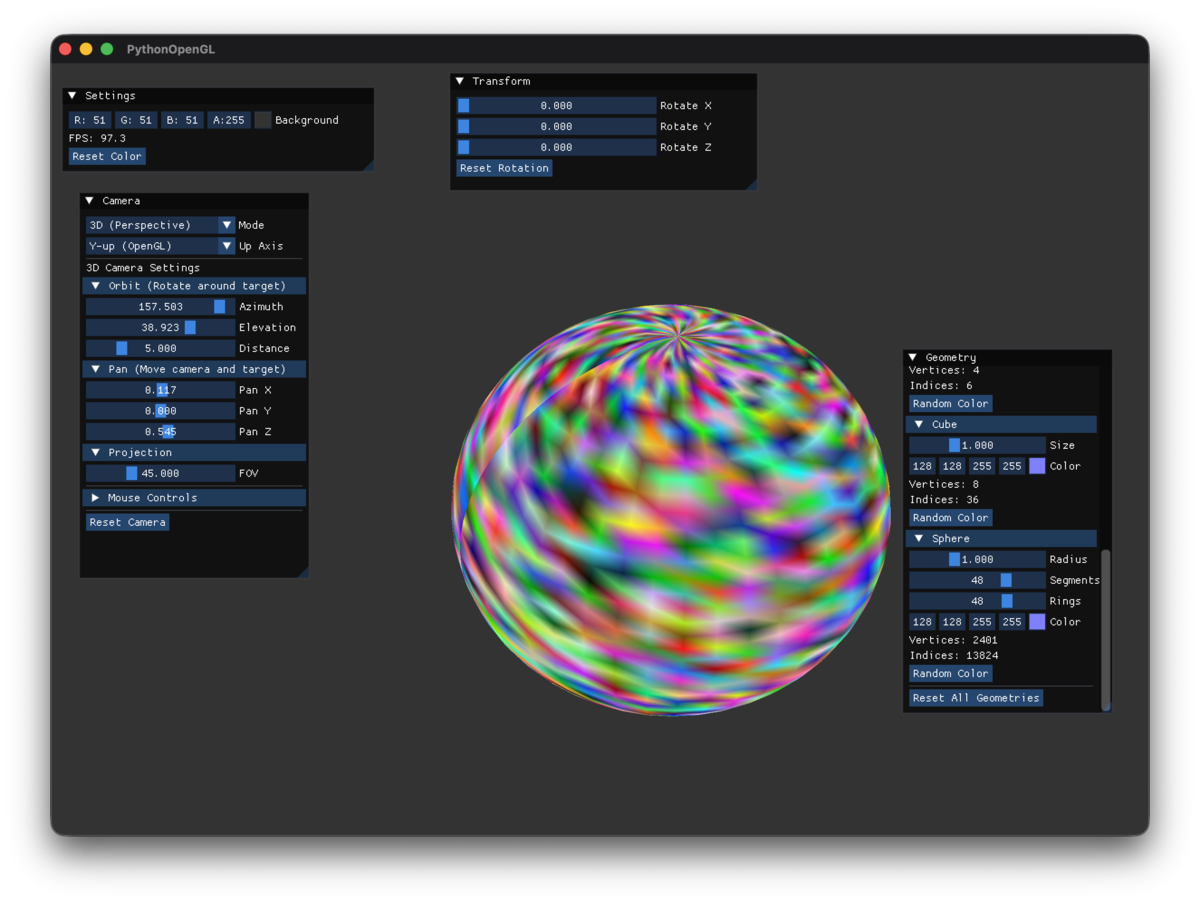

球体の表示
球体の表示

全頂点に異なる色を設定。経度・緯度分割による美しいグラデーション球体。

まとめ

今回は、EBO(インデックスバッファ)を使って複雑な形状を効率的に描画する方法を学びました。

学んだこと

  1. BufferManagerパターンによるテスト容易性
  2. EBOによる頂点の再利用(メモリ効率向上)
  3. 矩形の実装(4頂点、6インデックス)
  4. 立方体の実装(8頂点、36インデックス)
  5. 球体の生成アルゴリズム(経度・緯度分割)

次回予告: 次回は、「バッチ描画による高速化」を実装します。複数オブジェクトの描画を効率化し、ドローコールのオーバーヘッドを削減します。
